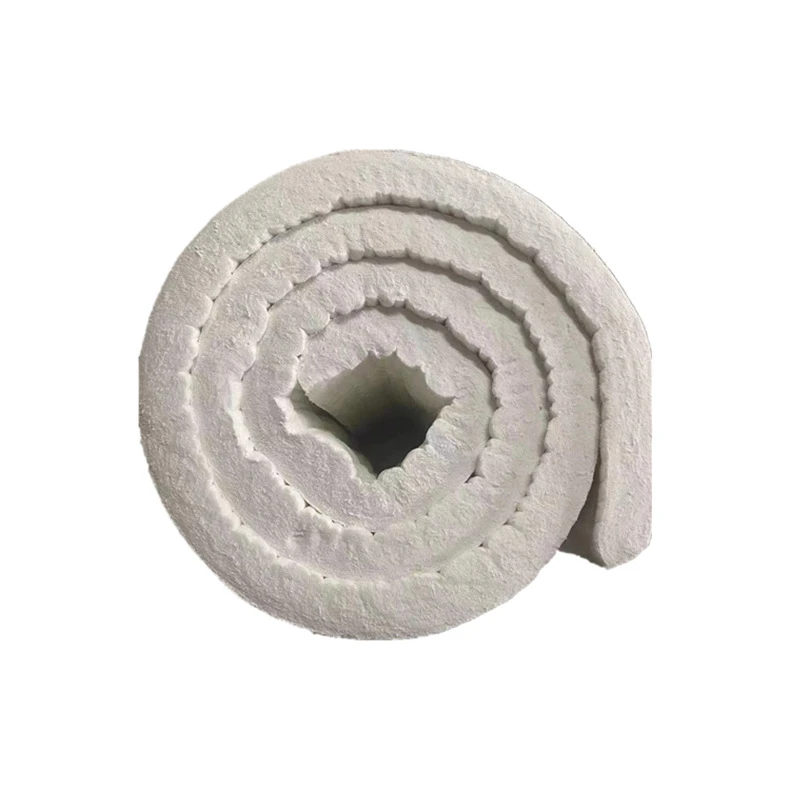

Revestimiento de aislamiento acústico de conductos internos

El revestimiento de aislamiento acústico interno de conductos está diseñado para su instalación en el lado del aire-dentro de conductos de HVAC. Absorbe el ruido transmitido por los conductos-de los ventiladores y el flujo de aire y, al mismo tiempo, ofrece aislamiento térmico para reducir las pérdidas de energía y evitar la condensación.
La adquisición técnica requiere hacer coincidir la construcción física, los datos acústicos de laboratorio, las clasificaciones de resistencia al fuego, la durabilidad del lado del aire-, las propiedades térmicas y las tolerancias dimensionales directamente con las especificaciones del proyecto.

Especificaciones técnicas y estándares de desempeño

La selección de productos debe basarse en datos de pruebas de laboratorio-de terceros verificados en lugar de descripciones de marketing generales:

Propiedad técnica	Criterios de evaluación	Referencias de estándares internacionales
Composición de materiales	Tipo de aislamiento del núcleo y revestimiento/recubrimiento de la superficie	ASTM/ISO/EN
Dimensiones y tolerancia	Espesor nominal, densidad, ancho y tolerancias de fabricación.	ISO 845/ASTM C303
Absorción acústica	Coeficiente de absorción de sonido (Alpha_s) por banda de octava y NRC	ISO 354/ASTM C423
Rendimiento contra incendios	Índice de propagación de llama e índice de desarrollo de humo.	ASTM E84 (Clase A), EN 13501-1, UL 723
Resistencia a la erosión del aire	Clasificación máxima de velocidad del aire continuo sin desprendimiento de fibras	UL 181/ASTM C1071
Rendimiento térmico	Conductividad térmica (valor Lambda-) y valor R-	ASTM C518/EN 12667
Higiene y emisiones	Bajas emisiones de COV, soporte anti-microbiano y cero crecimiento de hongos	GREENGUARD Oro, ASTM C1338

Criterios básicos de rendimiento

Absorción acústica:Evaluado por banda de frecuencia y Coeficiente de Reducción de Ruido (NRC). Los datos de prueba deben coincidir con el espesor exacto de la instalación y el método de montaje (por ejemplo, montaje tipo A).

Durabilidad del lado aéreo-:Los sistemas de conductos de alta velocidad-requieren una alta integridad de la superficie para evitar la erosión de las fibras y mantener la adhesión del revestimiento durante ciclos operativos prolongados.

Ambientes de Higiene Especializados:Instalaciones como hospitales, salas blancas y plantas de procesamiento de alimentos requieren revestimientos no-porosos, resistencia al crecimiento anti-microbiano (ASTM C1338) y cumplimiento certificado de bajo-COV.

Guía de selección de ingeniería paso-a-paso

Requisitos acústicos del mapa:Haga coincidir las necesidades de atenuación en las bandas de octava clave con los perfiles de ruido del ventilador.

Calcular el juego interno:Tenga en cuenta el grosor del revestimiento, ya que el montaje interno reduce el área de la sección transversal-efectiva del conducto y aumenta la velocidad del aire.

Verifique los límites de velocidad del aire:Asegúrese de que la velocidad de diseño del sistema no exceda el límite de erosión aérea del material certificado por UL 181.

Confirmar el cumplimiento del código:Verifique los estándares de seguridad contra incendios (ASTM E84 Clase A o EN 13501-1) y las regulaciones ambientales regionales.

Determinar el método de fijación:Especifique adhesivos compatibles, selladores de revestimiento-de bordes y densidad de pasadores mecánicos antes de la instalación.

Documentación de cumplimiento y control de calidad

Cada paquete de presentación incluye documentación completa del material vinculada a los lotes de producción de fabricación:

Ficha de datos técnicos (TDS) y Ficha de datos de seguridad (SDS)

Informes de pruebas acústicas de laboratorio (ISO 354 / ASTM C423)

Informes de reacción al fuego y emisión de humo (EN 13501-1 / ASTM E84)

Certificados de prueba de erosión del aire (UL 181)

Certificados de baja-emisión de COV (GREENGUARD Gold)

Certificado de conformidad (CoC) y registros de inspección de lotes

Preguntas frecuentes

P: ¿Cuál es el propósito principal de un revestimiento aislante acústico para conductos internos?

R: Recubre el interior de los conductos de ventilación para absorber el ruido causado por los ventiladores y el movimiento del aire y, al mismo tiempo, proporciona aislamiento térmico para controlar la pérdida de temperatura y la condensación.

P: ¿Cómo puedo determinar el espesor de aislamiento correcto?

R: La selección depende de las frecuencias de atenuación del ruido objetivo, las limitaciones de espacio dentro del conducto, los valores R-térmicos requeridos y las caídas de presión permitidas del sistema.
¿Se puede utilizar este revestimiento acústico en sistemas de conductos de alta-velocidad?
Sí, siempre que el material haya sido sometido a pruebas de erosión del aire (como UL 181) y esté clasificado para velocidades de aire iguales o mayores que el máximo del sistema.

P: ¿Cómo afecta el revestimiento interno a las dimensiones del conducto?

R: El revestimiento interno reduce el área neta interna de los conductos. Los cálculos de diseño deben tener en cuenta el espesor del revestimiento para mantener los volúmenes de flujo de aire y la presión estática requeridos.

P: ¿Qué documentación se proporciona para la aprobación técnica del proyecto?

R: Los paquetes de presentación estándar incluyen TDS, SDS, informes de pruebas de absorción acústica, certificados de seguridad contra incendios, datos de pruebas de erosión aérea UL 181 y certificados de cumplimiento de calidad de lotes.
